Veiligheidsafstanden machineafscherming

Waarom veiligheidsafstanden zo belangrijk zijn

Het doel van een veiligheidsafstand is eenvoudig: voorkomen dat bovenste of onderste ledematen de gevarenzone kunnen bereiken. Bij vaste machineafscherming gebeurt dat door de juiste combinatie van hoogte, afstand en openingen. Bij niet-scheidende beveiligingsmiddelen, zoals een lichtscherm of laserscanner, draait het om de juiste opstelafstand ten opzichte van de stoptijd van de machine. In beide gevallen geldt dat een te kleine afstand de beveiliging ineffectief maakt, ook als alle onderdelen technisch correct zijn gemonteerd.

Veiligheidsafstanden zijn daarom geen detail, maar een kernonderdeel van risicoreductie. Ze moeten aansluiten op de werkelijke situatie: hoe snel iemand een gevaarlijke zone kan benaderen, hoe snel de machine stopt en of operators tijdens productie, schoonmaak of storingen toegang nodig hebben. Het zichtbaar borgen van veiligheidszones kan bovendien met duidelijke markeringen op de vloer; lees meer over vloermarkering combineren met aanrijdbescherming.

Welke normen zijn leidend?

NEN-EN-ISO 13857 voor reikafstanden en openingen

NEN-EN-ISO 13857 geeft veiligheidsafstanden om te voorkomen dat gevarenzones bereikbaar zijn met bovenste en onderste ledematen. Deze norm is vooral relevant bij vaste afschermingen, hekwerken en gaaspanelen. Daarbij kijkt u niet alleen naar de afmeting van een opening, maar ook naar de afstand van die opening tot het gevaar. Een grotere opening vraagt doorgaans om meer afstand tot de gevarenzone. Ook reiken over, onder of langs een afscherming moet worden meegenomen. Bij afscherming langs loop- en rijroutes helpt het artikel veiligheidshek of vangrail: wanneer welke kiezen bij het maken van de juiste keuze.

NEN-EN-ISO 13855 voor positionering van beveiligingsmiddelen

NEN-EN-ISO 13855 gaat over het positioneren van beveiligingsinrichtingen ten opzichte van de naderingssnelheid van een persoon en de totale reactietijd van het systeem. Deze norm wordt toegepast bij onder meer lichtschermen, lichtgordijnen, scanners, veiligheidsmatten en vergrendelde beweegbare afschermingen. Hier is de vraag niet of iemand door een opening kan reiken, maar of iemand de gevarenzone kan bereiken voordat de gevaarlijke beweging is gestopt.

NEN-EN-ISO 14120 en NEN-EN-ISO 14119 als aanvullende basis

NEN-EN-ISO 14120 beschrijft de algemene eisen aan vaste en beweegbare afschermingen. Denk aan sterkte, bevestiging, duurzaamheid en het voorkomen van nieuwe risico’s. NEN-EN-ISO 14119 is relevant zodra deuren, kappen of andere beweegbare afschermingen met veiligheidsschakelaars of interlocks worden toegepast. In Nederland sluit dit aan op de Arbowet en het Arbobesluit, waarin is vastgelegd dat gevaarlijke delen van arbeidsmiddelen doeltreffend moeten zijn afgeschermd. Een Arbo-inspectie van de werkplek kan helpen om te beoordelen of dat in de praktijk goed is uitgewerkt.

Veiligheidsafstand berekenen volgens NEN-EN-ISO 13855

Bij beveiligingsmiddelen wordt de veiligheidsafstand vaak bepaald met de formule: S = K x (t1 + t2) + C.

Daarbij staat S voor de minimale veiligheidsafstand. K is de vermoedelijke naderingssnelheid van lichaam of ledematen. t1 is de reactietijd van de beveiligingsinrichting, t2 de reactietijd of stoptijd van de machine, en C een aanvullende correctie voor een mogelijke niet-gedetecteerde nadering. Denk bijvoorbeeld aan een grijpbeweging tussen lichtstralen door of aan de invloed van resolutie en detectieprincipe.

In de praktijk wordt vaak gerekend met normatieve waarden voor K, zoals 1600 mm/s voor een benadering met het lichaam en 2000 mm/s voor een grijpbeweging. De uitkomst is alleen betrouwbaar als de stoptijd van de machine daadwerkelijk bekend is. Een aanname of oude documentatie is daarvoor meestal niet voldoende. Zeker na onderhoud, wijzigingen in de besturing of slijtage kan de werkelijke stoptijd afwijken, met directe gevolgen voor de vereiste opstelafstand.

Openingen en reikafstanden volgens NEN-EN-ISO 13857

Bij fysieke machineafscherming is een standaard paneel of hekwerk niet automatisch veilig. De norm koppelt de grootte van openingen aan de afstand tot de gevarenzone. Een opening die op grotere afstand acceptabel is, kan op kortere afstand onveilig zijn omdat vingers, handen of armen alsnog het gevaar kunnen bereiken. Daarom moet u altijd kijken naar de totale situatie: opening, vorm, positie, hoogte van het scherm en de exacte ligging van het gevaarlijke deel. Bij de keuze van afscherming langs routes kan dit samenhangen met aanrijdbeveiliging; zie de praktische plaatsingsrichtlijnen voor aanrijdbescherming voor het borgen van vrije ruimtes.

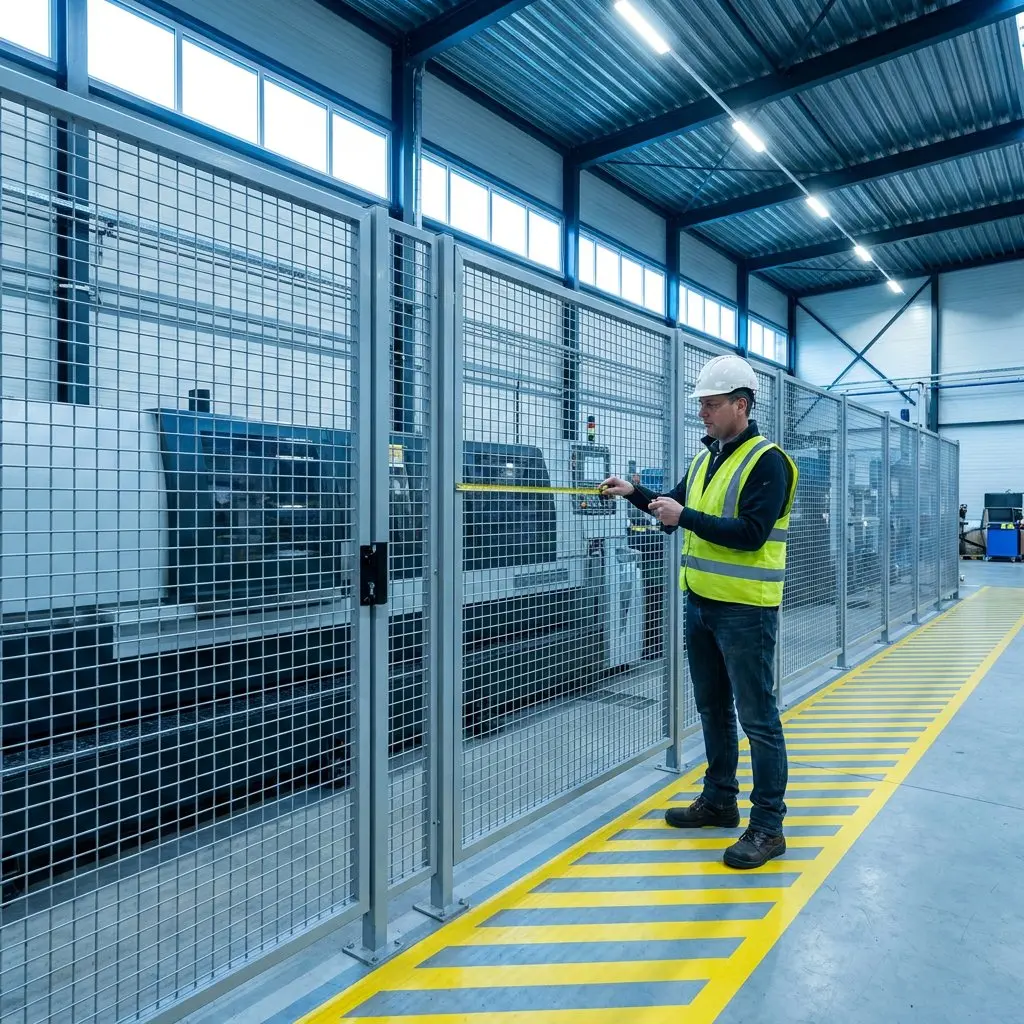

Daarnaast moet u beoordelen of iemand over de afscherming heen, eronderdoor of erlangs kan komen. Vooral bij hekwerken rondom machines of productielijnen zijn de hoogte van de afscherming en de vrije ruimte aan de onderzijde belangrijk. Veiligheidsafstanden gaan dus verder dan alleen maaswijdte of plaatdikte. De vraag is steeds: kan een persoon de gevarenzone fysiek bereiken, direct of indirect?

Bij deuren, lichtschermen en onderhoudstoegang

Wanneer regelmatig toegang nodig is voor instellen, bijvullen, reinigen of storingen verhelpen, is een vaste afscherming niet altijd de beste oplossing. Dan komen beweegbare afschermingen met interlock of niet-scheidende beveiligingsmiddelen in beeld. Juist in die situaties is de veiligheidsafstand kritisch. Een lichtscherm dat te dicht op het gevaar is geplaatst, of een deur die te vroeg kan worden geopend, verliest zijn beschermende werking.

Ook werkbaarheid speelt mee. Als operators voor normaal onderhoud een beveiliging moeten omzeilen, ontstaat er een nieuw risico. Een goede oplossing combineert daarom normconforme veiligheidsafstanden met een praktisch ontwerp dat het werkproces ondersteunt in plaats van belemmert.

Antropometrie en afwijkende gebruikersgroepen

Veiligheidsafstanden zijn gebaseerd op antropometrische gegevens: de lichaamsmaten en reikwijdtes van mensen. In veel industriële toepassingen is dat passend, maar niet iedere gebruikssituatie is gelijk. Denk aan installaties in openbare ruimten, omgevingen waar ook jonge personen aanwezig kunnen zijn of toepassingen voor exportmarkten met andere lichaamsmaten. In zulke gevallen moet u toetsen of de normtabellen één op één toepasbaar zijn, of dat aanvullende maatregelen nodig zijn.

Veelvoorkomende fouten bij machineafscherming

• De opening in het hekwerk of paneel is te groot in verhouding tot de afstand tot het gevaarlijke deel.
• De stoptijd van de machine is aangenomen, maar niet gemeten of opnieuw gevalideerd na een wijziging.
• Alleen recht vooruit reiken is beoordeeld, terwijl over, onder of langs de afscherming ook toegang mogelijk is.
• Een interlock of veiligheidsschakelaar wordt in de praktijk omzeild omdat de afscherming het werkproces belemmert.
• Bij onderhoud en storingen blijkt pas dat veilig ingrijpen niet goed is meegenomen in het ontwerp.

Plan periodieke controles om te borgen dat afschermingen en afstanden blijven voldoen; gebruik hiervoor de checklist inspectie aanrijdbescherming.

Veelgestelde vragen

Wat is het verschil tussen NEN-EN-ISO 13857 en NEN-EN-ISO 13855?

NEN-EN-ISO 13857 gaat over fysieke bereikbaarheid van gevarenzones bij afschermingen en openingen. NEN-EN-ISO 13855 gaat over de positionering van beveiligingsinrichtingen op basis van naderingssnelheid en stoptijd. De eerste norm is dus vooral relevant bij hekwerken en vaste afschermingen, de tweede bij lichtschermen, scanners en vergrendelde toegangen.

Mag ik standaard machinehekwerk zonder berekening toepassen?

Nee. Een standaardoplossing kan technisch prima zijn, maar is pas veilig als de afstand, hoogte, opening en positie ten opzichte van de gevarenzone kloppen. Zonder toetsing aan de relevante normen weet u niet zeker of de afscherming het gevaar werkelijk onbereikbaar maakt.

Wanneer is een gemeten stoptijd noodzakelijk?

Zodra de veiligheidsafstand afhankelijk is van het stoppen van de machine, is de werkelijke stoptijd essentieel. Dat geldt bijvoorbeeld bij lichtschermen, scanners en vergrendelde beweegbare afschermingen. Hoe langer de machine uitloopt, hoe groter de vereiste opstelafstand.

Is machineafscherming wettelijk verplicht?

Ja. Gevaarlijke delen van arbeidsmiddelen moeten doeltreffend zijn afgeschermd of beveiligd. In Nederland volgt dit uit de Arbowet en het Arbobesluit. Welke maatregel passend is, hangt af van de risico’s, de machinefunctie en de manier waarop toegang nodig is.

Gelden dezelfde veiligheidsafstanden voor elke situatie?

Nee. De juiste veiligheidsafstand hangt af van het type afscherming, de locatie van het gevaar, de grootte van openingen, de stoptijd van de machine en de gebruikerssituatie. Juist daarom is een risicobeoordeling onmisbaar.
